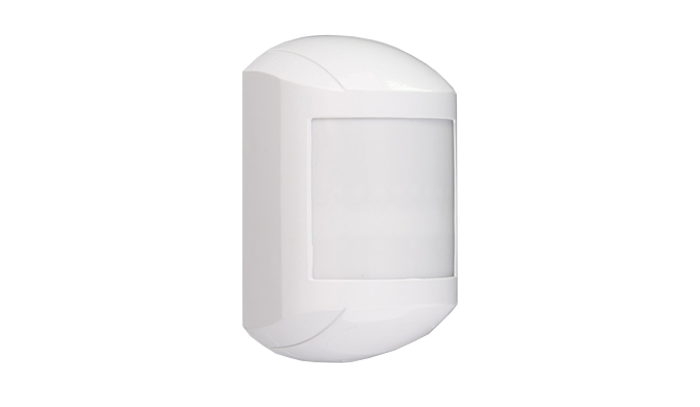

Датчик движения проводной объемный оптико-электронный Астра-515 ИО 409-32 с кронштейном.
Назначение
Обнаружение проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге путем размыкания выходных контактов сигнального реле. Электропитание извещателя осуществляется от любого источника постоянного тока с номинальным напряжением 12 В с амплитудой пульсации не более 0,1 В.
Основные данные
- объемная зона обнаружения (линза — «стандарт»);
- антисаботажная зона отсутствует;
- дискретная регулировка обнаружительной способности;
- оптоэлектронное реле;
- комплектация угловым кронштейном.
Информативность
- «выход на дежурный режим»;
- «норма»;
- «тревога».
Конструкция
Конструктивно извещатель выполнен в виде блока, состоящего из основания и съемной крышки. Внутри блока смонтирована печатная плата с радиоэлементами и клеммниками винтовыми для внешних подключений. На плате установлен индикатор для контроля работоспособности извещателя. На крышке извещателя с внутренней стороны закреплен фиксатор, прижимающий и фиксирующий линзу. На пироэлектрический приемник установлен колпачок (эксплуатация извещателя без колпачка не допускается!).
Конструкция извещателя предусматривает его установку на стену помещения непосредственно или в углу помещения с помощью углового кронштейна (входит в комплект поставки).
10 м
Угол обзора в горизонтальной плоскости
90°
Диапазон обнаруживаемых скоростей перемещения, м/с
от 0,3 до 3,0
Рекомендуемая высота установки
от 2,4 до 2,5 м
Устойчивость к внешней засветке
не менее 6500 лк
Напряжение питания
от 8 до 15 В
Ток потребления
не более 15 мА
Допустимый ток через контакты реле
не более 0,08 А
Допустимое напряжение на контактах реле
не более 100 В
Сопротивление цепи, включаемой в шлейф сигнализации, в дежурном режиме
не более 8 Ом
Температура эксплуатации
от 0 до +50°С
Относительная влажность воздуха без конденсации влаги
до 95% при +35°С
Степень защиты оболочкой
IP41
Габаритные размеры
86×54×41 мм
Масса
не более 0,06 кг
